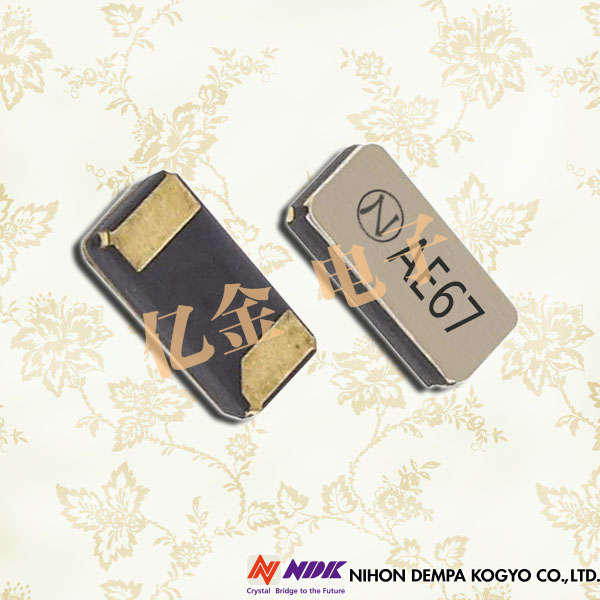

更多>>NDK晶振,貼片晶振,NX3215SE移動通信晶振,32.768K音叉型晶體諧振器,3215兩腳貼片晶振
- 頻率：32.768KHZ

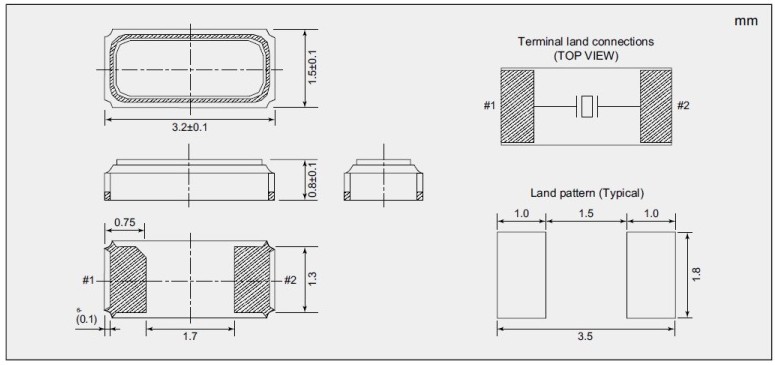

- 尺寸：3.2X1.5X0.8mm
- 應 用： NX3215SE移動通信晶振是一款可對應回流焊的表面貼片型晶振. 能夠滿足無鉛焊接的回流溫度曲線要求,頂點溫度可達240℃之高. 在消費類電子產品、移動通信設備中使用能夠發揮優良的電氣特點.
-
-
.jpg)
石英晶振NDK晶振,NX3215SE移動通信晶振,32.768K晶體諧振器,3215兩腳貼片晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
| 型號 | NX3215SE | |||
| 包裝 | 3000/pcs | |||
| 頻率范圍(MHZ) | 32.768KHZ | |||
| 頻率公差 | Max. ±25 ×10-6 | Max. ±50 ×10-6 | Max. ±100 ×10-6 | |
| 工作溫度 | 0 to +70 | 0 to +85 | 0 to +85 | |
| 保存溫度 | –40 to +85 | |||
| 電源電壓（V） | +2.5 ± 5 %, +3.3 ± 10 % | |||
|
電流消耗 |
Enable (mA) | Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω) | ||
| Stand-by (μA) | Max. 30 (STAND-BY=GND) | |||
| 輸出電壓(V) | VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics) | |||
| VOH : VCC –1.025 to VCC –0.88 (DC characteristics) | ||||
| 上升/下降時間(單位:納秒) | Max. 1 (20 to 80% Waveform) | |||
| 對稱(%) | 45 to 55 (at 50% Waveform) | |||
| 輸出負載(Ω) | 50 (Terminated to VCC–2.0V) | |||
| 相位抖動 | Max. 1 (Offset frequency : 12kHz to 20MHz) | |||
.jpg)
.jpg)
NX3215SE音叉型晶體諧振器哪些使用性能以及特點呢？
在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.
(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )(series resonance frequency and parallel resonance frequency)
(2) 諧振頻率及反諧振頻率 ( fr , fa )(resonance frequency and anti-resonance frequency)
(3) 最大電導頻率及最小電導頻率 ( fm , fn )(maximum admittance frequency minimum admittance frequency).

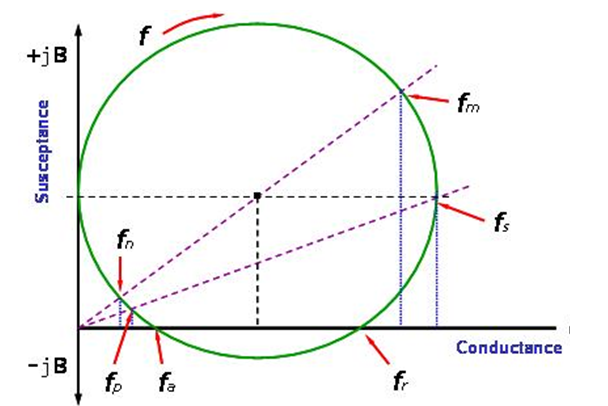

這三組頻率的導納(admittance)圖, 可以從(如圖)復數坐標清楚的看到串聯偕振頻率及并聯偕振頻率, fs and fp ,是分別由電導(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大時的頻率.諧振頻率及反諧振頻率, fr and fa , 分別是當電導等于零(純電阻特性)的二個頻率. 在這個時候, fr 的阻抗為 1 / Rr 而fa 的阻抗為 1/ Ra.
Technologies Inc.在中國上海設立日電波水晶（上海）貿易有限公司
要認識到作為世界一流廠家的使命和責任,要始終在行業中起帶頭作用.
搶先取得社會需求,為客戶提供高質量的服務.
追求使用更方便、更穩定的發振源,創造更高的附加價值.
不畏失敗,向困難挑戰,努力培養出能自我開發的人才.
NDK晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準. 自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.NDK電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
億金電子:是由從事壓電石英晶體,水晶振動子,貼片晶振,表晶32.768K系列,的生產技術和壓電通訊產品相關行業經營管理多年的專業人士共同出資，在瑞金老區招商工業園，自購?fù)恋匦陆ㄒ患腋咝录夹g(shù)企業.公司擁有高級工程師,日本石英晶體專業技術人員,技術員等各類專業人員.代理進口公司系列產品 .大真空KDS,愛普生EPSON,精工SEIKO,西鐵城CITIZEN,村田陶瓷諧振器,TDK,臺晶TXC,鴻星VC-TCXO,壓控振蕩器,OCXO,溫補振蕩器VCXO,恒溫晶振SPXO,有源晶振表晶32.768KHZ系列.
