更多>>DSB221SJ日本大真空晶振,TCXO溫補振蕩器,貼片有源晶振,數碼相機晶振,1XXB12288EAA
航欄(11).jpg)

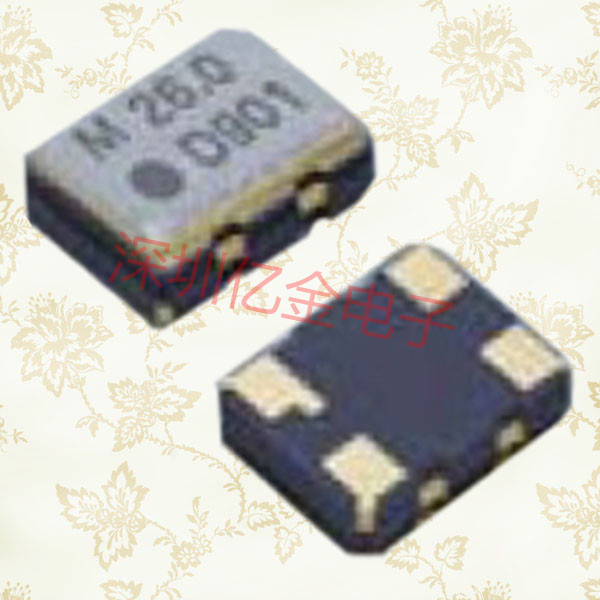

DSB221SJ日本大真空晶振,TCXO溫補振蕩器,貼片有源晶振,數碼相機晶振,大真空主要生產晶振,貼片晶振,"1XXB12288EAA"石英晶體諧振器,水晶振動子,手表,液晶模塊,以及技術開發新型的電子元器件等產品.大真空有源晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

項目 | 記 號 | DSB221SJ | 條 件 |
頻率 | f_nom | 10~40MHZ | |
頻率容許偏差 | f_tol | ±20x10−6, ±50x10−6 | |
頂點溫度 | Ti | +25±5°C | |
二級溫度系數 | B | (−3.5±1.0)x10−8/°C2 | |
負載容量 | CL | 7.0pF/9.0pF/12.5pF | |
串聯電阻 | R1 | 65kÙ 最大值 | |
絕對最大激勵等級 | DLmax. | 1μW | |
推薦激勵等級 | DL | 0.1μW | |
并聯電容 | C0 | 0.8pF 典型值 | |
頻率老化程度 | f_age | ±3x10-6 | +25±3°C,第一年 |
工作溫度范圍 | T_use | -40°C~+85°C | |
保存溫度范圍 | T_stg | -40°C~+125°C | 單件保管 |
.jpg)

.jpg)
請測量使用示波器或頻率計數器晶體的兩個端子的信號,"1XXB12288EAA"如果頻率不在規定范圍內,它的輸出波形的幅度是不夠的(例如超過+/-200ppm的),請按照步驟2-3步驟2-5。
The formula for Capacitances versus Frequency is as following:
該公式的電容與頻率是如下:
FL = FR * (1 + C1 / 2 * (C0 + CL) ) where
該曲線代表電容變化與頻率變化(頻率pullability)變化的變化:

如果由頻率計數器測量的頻率比目標頻率高,要增加電容(CL,或Cd以及C 8)的值,以降低頻率到目標頻率,反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。"1XXB12288EAA"該晶體應正常后,諧振點的調整。如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進:
該公式的電容與頻率是如下:
FL = FR * (1 + C1 / 2 * (C0 + CL) ) where
該曲線代表電容變化與頻率變化(頻率pullability)變化的變化:

如果由頻率計數器測量的頻率比目標頻率高,要增加電容(CL,或Cd以及C 8)的值,以降低頻率到目標頻率,反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。"1XXB12288EAA"該晶體應正常后,諧振點的調整。如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進:
方法1:降低產品線路外部電容(Cd和CG)的值,并通過晶體具有較低負載電容(CL)。
方法2:采用小電阻(RR)的晶體。
方法3:使用鎘和CG的不等價的設計。
我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本,保證安全。請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率。請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大。
方法2:采用小電阻(RR)的晶體。
方法3:使用鎘和CG的不等價的設計。
我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本,保證安全。請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率。請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大。
KDS日本大真空晶振以?xún)?yōu)良的產品迅速占領了中國市場,現如今大真空品牌在國內電子元件中深入民心以專業化系統在全國各地的工廠生產.高超的生產技術一流的生產設備, 自動化生產設施的優勢既而節省勞動力,如有用到大真空晶振貼片或插件的客戶請與國內深圳市億金電子大真空株式會社指定代理商聯系.日本大真空株式會社,"1XXB12288EAA"KDS貼片晶振品牌實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全球石英晶體生產最大量的工廠.


日本大真空晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.
.jpg)
2003年大真空通過ISO14001環境管理系統驗證,"1XXB12288EAA"秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
.jpg)
.jpg)
