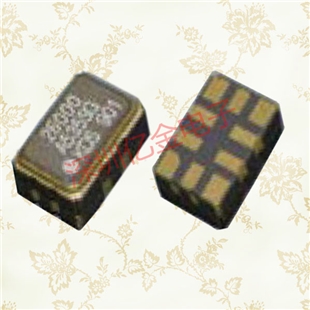

首頁進口晶振DSA535SG振蕩器,石英晶振,日本進口晶振價格,耐熱晶振型號,KDS貼片晶振銷售,龍崗日本進口晶振代理,1XTQ20000EEA

DSA535SG振蕩器,石英晶振,日本進口晶振價格,耐熱晶振型號,KDS貼片晶振銷售,龍崗日本進口晶振代理,1XTQ20000EEA

  • 頻率：10-40MHZ
  • 尺寸：5.0*3.2mm詳細請瀏覽PDF文檔
  • 應　用： "1XTQ20000EEA"適用于寬溫范圍的辦公自動化,家電電器及汽車附件等領域,可對應8MHz以上的頻率,在辦公自動化.
  • RoHS RoHS2

         DSA535SG振蕩器,石英晶振,日本進口晶振價格,耐熱晶振型號,KDS貼片晶振銷售,龍崗日本進口晶振代理,"1XTQ20000EEA"貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH /       SONET發射基站等領域.符合RoHS/無鉛.
       KDS進口晶振特點:適合應用一些高端產品,比如智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
項目 記 號 DSA535SG 條 件
頻率 f_nom 10~40MHZ
頻率容許偏差 f_tol ±20x10−6, ±50x10−6
頂點溫度 Ti +25±5°C
二級溫度系數 B (−3.5±1.0)x10−8/°C2
負載容量 CL 7.0pF/9.0pF/12.5pF
串聯電阻 R1 65kÙ 最大值
絕對最大激勵等級 DLmax. 1μW
推薦激勵等級 DL 0.1μW
并聯電容 C0 0.8pF 典型值
頻率老化程度 f_age ±3x10-6 +25±3°C，第一年
工作溫度范圍 T_use -40°C～+85°C
保存溫度范圍 T_stg -40°C～+85°C 單件保管



      一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：
鎘和CG是外部負載電容，其中已建成的芯片組。 （請參閱芯片組的規格）
Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。
Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。
一個穩定的振蕩電路需要的負電阻，其值應是"1XTQ20000EEA"貼片晶振阻力的至少五倍。它可寫為|-R|>5的Rr。
例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：

線路連接的電阻（R）與晶體串聯
（2）從起點到振蕩的停止點調整R的值。
（3）振蕩期間測量R的值。
（4）你將能夠獲得負電阻的值，|·R|= R +的Rr，和RR =晶體的阻力。

        KDS集團公司在2008年發布,研發并且已經出樣的小型貼片有源晶振【TCXO】,產品應用到GPS設備,小型高精度SMD溫度補償晶體振蕩器DSB321SDA/DSB221SDA,同時發布可以接受訂單.(通過校正以高精度的石英晶體振蕩器的頻率變化引起的晶體振蕩器的溫度,因?yàn)镾MD TCXO產品精度高)是內置高精度SMD溫度補償?shù)氖⒕w振蕩器,可以使用在全球衛星GPS接收機.目前產品的精度,已經溫度頻率范圍, DSB321SD +85℃±頻率溫度穩定度0.5×10-6/-30℃?GPS相關設備,同一時間,KDS技術部門實驗兼容低電壓的工作,這是在GPS接收器中要使用的IC的趨勢.此款溫補晶振可以在1.8 V操作,也可以在很寬的電壓范圍工作+3.6 V +1.7 V?一樣,也可以用正常使用.
        日本大真空石英晶振"1XTQ20000EEA"以優良的產品迅速占領了中國市場,現如今大真空品牌在國內電子元件中深入民心以專業化系統在全國各地的工廠生產.高超的生產技術一流的生產設備, 自動化生產設施的優勢既而節省勞動力,如有用到大真空晶振貼片或插件的客戶請與國內深圳市億金電子大真空株式會社指定代理商聯系.
       "1XTQ20000EEA"大真空科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.
       日本株式會社天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS日本大真空晶體集團將有助于創造社會發展得以持續.晶振應用產品的開發,在該地區的所有的生產業務,KDS日本大真空集團將促進對全球環保事業的承諾. 1:努力減少有害物質的妥善管理,為客戶提供環保產品. 2:對于預防環境污染和資源的有效利用,我們將妥善處置廢物排放量,再利用和回收工作. 3:防止全球變暖,我們將努力減少二氧化碳排放量和節約能源活動.
